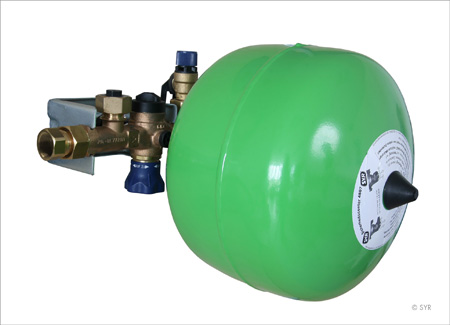

Das SYR-Sicherheitscenter 4807

Normgerechte Absicherung von Trinkwassererwärmern

Um die Überschreitung eines vorbestimmten Betriebsdrucks zu verhindern, sind geschlossene Trinkwassererwärmer (TWE) mit einem Membran-Sicherheitsventil auszurüsten, das durch selbsttätiges Öffnen eine Druckabsenkung erzielt. Für die normgerechte Absicherung von geschlossenen Trinkwassererwärmern bis maximal 560 Liter Inhalt empfiehlt die Korschenbroicher SYR Hans Sasserath GmbH & Co. KG das Sicherheitscenter 4807. Die praktische Kombiarmatur beinhaltet ein durchströmtes Membranausdehnungsgefäß (MAG), welches den bei der Wassererwärmung entstehenden Druckanstieg verlässlich auffängt. {b}Umfangreiche Ausstattung{/b} Entsprechend DIN 1988 und DIN 4807 enthält das Sicherheitscenter 4807 alle zur eingangsseitigen Ausrüstung von Trinkwassererwärmern vorgeschriebenen Bauelemente. Darüber hinaus ist die Armatur mit einem Anschluss für einen zusätzlichen Kaltwasserverbraucher sowie mit einer Doppelabsperrung mit integrierter Prüfmöglichkeit für den Rückflussverhinderer ausgestattet. Ebenfalls zum Lieferumfang gehört ein Membran-Sicherheitsventil mit Edelstahlsitz, welches um 360° drehbar ist, sowie eine Durchströmungsarmatur mit integrierter Wartungsabsperrung für das Membranausdehnungsgefäß (MAG). Das MAG ist wahlweise mit 12 oder 18 Litern Nennvolumen erhältlich. Durch ebenfalls im Lieferumfang enthaltene Austauschpatronen für das Sicherheitsventil in sechs, acht und zehn bar lässt sich die Armatur an verschiedene Trinkwassererwärmer-Volumen und maximale Betriebsdrücke problemlos anpassen. Das Sicherheitscenter ist DVGW-zugelassen und schallschutzgeprüft in Klasse 1. {b}Einfache, flexible Montage{/b} Zur Installation des Sicherheitscenters ist die Ausstattung des Hausanschlusses mit einem Filter und einem Druckminderer notwendig, denn der eingestellte Ausgangsdruck darf 80 Prozent des Ansprechdrucks vom Sicherheitsventil nicht überschreiten. Die Montage der Armatur kann dann wahlweise in der Nähe des Trinkwassererwärmers oder im Bereich der Hauseingangsinstallation in beliebiger Einbaulage erfolgen. Auch eine Kombination mit dem SYR DRUFI ist möglich. Eine im Lieferumfang enthaltene Montageplatte mit Ausgleichsverschraubung ermöglicht einen sicheren und Zeit sparenden Einbau des Sicherheitscenters. Denn: Die aufwändige Installation zur Herstellung des erforderlichen Wandabstands für das Membranausdehnungsgefäß sowie für die sonst umständliche Befestigung des MAG mit Konsolen oder Halterungen entfällt. Die Ausgleichsverschraubung lässt eine Variation des Wandabstandes von 80 bis 95 Millimetern zu. Vielfältige Einbauvarianten ermöglichen darüber hinaus sämtliche Fließrichtungen. So ist es möglich, das Sicherheitscenter als Eck- und Durchgangsform in waagerechten und senkrechten Leitungen einzubauen. Das Sicherheitsventil ist zur Anpassung an unterschiedliche Einbaubedingungen um 360° drehbar. Die sinnvolle Konstruktion der Armatur ermöglicht darüber hinaus eine problemlose Wartung der einzelnen Bestandteile.
