Garantierte Sicherheit für Installationen - Das SYR Sicherheitscenter 4807 – jetzt mit
Systemcheck zur schnellen Funktionskontrolle
Der normgerechte Anschluss von Trinkwassererwärmern gestaltet sich oftmals als langwierige und mühselige Prozedur. Absperrung, Rückflussverhinderer, Wartungsabsperrung, Membranausdehnungsgefäß und Sicherheitsventil sind aufwändig zu montieren. Mit dem Sicherheitscenter 4807 bietet die SYR Hans Sasserath GmbH & Co. KG ihren Fachhandwerkspartnern eine bewährte und praktische Alternative: Die Armatur beinhaltet alles, was für eine DIN-gerechte Montage benötigt wird, in einer kompakten Einheit.
Auf der diesjährigen SHK in Essen präsentiert SYR ein neues nützliches Feature: Der Systemcheck informiert den Installateur auf Knopfdruck über den ordnungsgemäßen Funktionszustand aller Komponenten.
Eine Armatur, alles drin
Mit dem Sicherheitscenter 4807 lassen sich Trinkwassererwärmer (TWE) einfach und schnell installieren. Die Kompaktarmatur verfügt über alle nach DIN 1988 und DIN 4807 vorgeschriebenen Bauelemente: In normgerechter Anordnung enthält sie eine Doppelabsperrung mit Prüfmöglichkeit für den Rückflussverhinderer, ein um 360 Grad drehbares Membran-Sicherheitsventil mit Edelstahlsitz und Ablauftrichter sowie eine Durchströmungsarmatur mit Wartungsabsperrung für das Membranausdehnungsgefäß (MAG). Gegenüber der Einzelmontage werden bis zu 50 Prozent Montagezeit eingespart. Zudem bietet das Sicherheitscenter richtungweisende Montagevorteile: waagerecht oder senkrecht, Zulauf von links oder rechts, von oben oder unten, als Eck- oder Durchgangsausführung – alles ist möglich mit nur einem Modell.

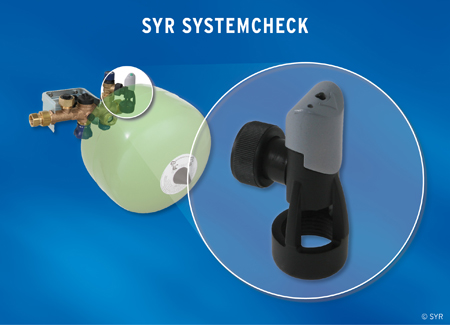

Systemcheck für die einfache Wartung
Zwingend notwendig beim Anschluss geschlossener Trinkwassererwärmer ist das Membran-Sicherheitsventil. Es verhindert durch selbsttätiges Öffnen die Überschreitung des maximalen Betriebsdrucks und schließt nach erfolgter Druckabsenkung wieder automatisch. Bei korrektem Funktionszustand aller Komponenten sollte das Membran-Sicherheitsventil nicht ansprechen, da der bei der Wassererwärmung entstehenden Druckanstieg vom MAG aufgefangen wird. Dadurch wiederum werden Wasser und Energie gespart. Zur Überprüfung des ordnungsgemäßen Anlagenzustands hat SYR mit dem Systemcheck nun ein neues Feature im Ablauftrichter des Sicherheitsventils integriert. Auf Knopfdruck zeigt eine grüne LED-Leuchte den normalen Betrieb an. Registriert der Systemcheck allerdings das Abblasen des Sicherheitsventils und damit den Austritt von Wasser über den Trichter, meldet dies eine rote LED-Leuchte. In diesem Fall sollte ein Check der Installation durchgeführt werden. Dabei sind folgende Punkte zu prüfen:
1. Ist der Anlagendruck korrekt? Um sicherzustellen, dass dieser stets konstant ist, sollte zentral ein Druckminderer installiert sein und dessen Einstelldruck überprüft werden.
2. Ist der Vordruck im Membranausdehnungsgefäß korrekt? Dieser sollte 0,2 bar unterhalb des Anlagendrucks liegen.
3. Ist die Wartungsabsperrung zum Membranausdehnungsgefäß geöffnet?
4. Ist die Druckstufe des Membran-Sicherheitsventils korrekt? Diese sollte entsprechend des zulässigen Betriebsdrucks des Trinkwassererwärmers bei 6, 8 oder 10 bar liegen.
5. Ist das Membran-Sicherheitsventil eventuell verschmutzt?
Mit dem Sicherheitscenter 4807 bietet SYR eine praktische und zeitsparende Alternative zur Absicherung von geschlossenen Trinkwassererwärmern. Die Armatur beinhaltet alles, was für eine DIN-gerechte Montage benötigt wird, in einer kompakten Einheit. Der Systemcheck als neues Feature informiert jetzt über den ordnungsgemäßen Anlagenzustand.
